RKS水泵吸入口扩散器操作应用案例

一、RKS水泵吸入口扩散器操作应用案例吸入口扩散器核心功能：过滤+整流，双效合一

是一种新型水泵入口过滤器，是一种集管道除污、过滤、弯头与变径为一体的综合性过滤器。扩散式过滤器自身可扩散流向，降低管道内的流速，在流动过程中又可适当的降低流速，也可通过内部导向板使流体分散并均匀的分布流速，保障了水泵的长期稳定的运转。吸入口扩散器是一种直接安装在泵入口端的综合性流体控制设备，集过滤、整流、弯头及变径功能于一体，旨在优化流体流动状态，保护泵及系统稳定运行。以下从核心功能、结构优势、应用场景及技术参数四个维度展开分析：

高效过滤

内置大面积冲孔过滤网（过滤精度20-200目可选），可拦截水、油、气体等介质中的杂质（如铁粉、颗粒物），防止泵叶轮磨损或堵塞。

滤网采用不锈钢材质（如0Cr18Ni9/ASTM A276 304），耐腐蚀性强，且支持快速拆卸清洗，部分型号配备双滤网交替使用功能，减少停机维护时间。

流体整流

通过内部特殊导向板或直导叶片设计，将紊乱的入口流体均匀分散，降低流速并消除涡流，减少泵的冲击载荷和气蚀现象。

实验数据显示，安装扩散器后泵入口流速分布均匀性提升40%以上，系统振动降低30%，延长泵使用寿命。



二、RKS水泵吸入口扩散器操作应用案例吸入口扩散器结构优势：集成化设计，降本增效

空间优化

替代传统泵入口的弯头、Y型过滤器及直管段，节省1/3以上安装空间，尤其适用于空间受限的工业场景（如船舶、地下管廊）。

支持水平或垂直安装，法兰连接方式（ANSI/GB/DIN等标准）兼容性强，可快速接入现有管道系统。

成本节约

集成变径功能（出口端法兰规格可小于入口端），直接替代异径弯头，减少管道材料及焊接成本。

免维护设计（如内置磁铁过滤铁粉、排泄塞快速排污）降低长期运营成本，某化工企业案例显示，使用后年维修费用下降60%。



三、RKS水泵吸入口扩散器操作应用案例吸入口扩散器应用场景：跨行业覆盖，解决痛点

工业领域

化工/石油：过滤腐蚀性介质中的杂质，保护高压泵及阀门密封件。

电力/钢铁：处理高温蒸汽或冷却水，防止铁锈颗粒损坏汽轮机泵。

制药/食品：满足卫生级要求（如粉体环氧树脂涂装避免生锈），确保流体纯净度。

建筑领域

高层供水：稳定水泵入口水流，减少因负压导致的气锁现象，保障供水连续性。

暖通空调：优化冷冻水循环系统，降低泵能耗并提升制冷效率。



四、RKS水泵吸入口扩散器操作应用案例吸入口扩散器技术参数：定制化选择，精准匹配需求

参数

范围/选项

说明

公称通径 DN50-DN600 覆盖中小型泵入口需求

公称压力 PN10/PN16/PN25/Class125/Class150 适配不同压力等级系统

适用温度 -20℃至+250℃ 耐高温型号可用于蒸汽系统

阀体材质 铸铁/碳钢/不锈钢（304/316L） 根据介质腐蚀性选择

过滤面积 出口端口径的5倍以上 确保低压降，满足大流量需求

附加功能 压力表接口/排污口/磁铁过滤/支架调节 按需选配，提升运维便利性

五、RKS水泵吸入口扩散器操作应用案例吸入口扩散器选型建议：关注三大核心指标

介质特性：腐蚀性介质选不锈钢阀体，含铁杂质选磁铁过滤型号。

流量需求：过滤面积需大于泵入口截面积的2倍，避免压降过大。

安装条件：测量空间尺寸，优先选择紧凑型设计（如短法兰距型号）。

案例参考：某钢铁厂高炉供水泵改造中，选用DN300不锈钢吸入口扩散器后，泵入口压降从0.15MPa降至0.05MPa，年节电量达12万kWh，同时因杂质减少，泵维修周期从3个月延长至18个月。



RKS水泵吸入口扩散器操作应用案例主要特点：

1、扩散式过滤器直接安装在泵的入口处，起到导流作用，能够为水泵提供平衡的水流，保护水泵的叶片，具有稳定水流，提高水泵效率，延长水泵寿命的功能。

2、扩散式过滤器采用过滤面积大的不锈钢过滤网，减小了压力损失与阻力，各种安装条件，也可水平或垂直安装，缩小了安装空间，并减少了施工费用，具有取代90度弯头、变径管、其它过滤器及整流管的功能。

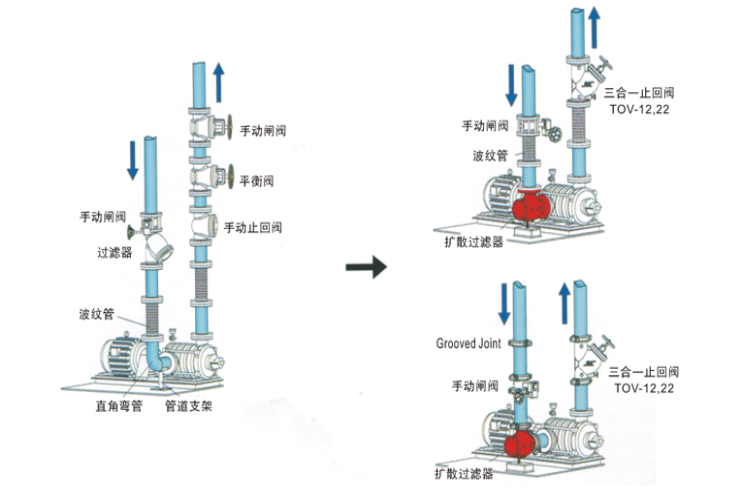

扩散式过滤器安装管道示意图对比：

1、缩短入口管道，减轻泵的负重 。

2、采用法兰连接，减少人工费用 。

3、缩短工程时间，减少安装空间 。

扩散式过滤器介质流速分布示意图比较：

1、在A、B点急剧变化的流路管道上，产生不规则的流速被泵吸入，产生可变的重负荷，出现震动和气穴与巨大的噪音并影响泵的使用寿命。

2、安装扩散式过滤器可降低管道内的流速，而并不影响管道的流量，通过内部的导流板均匀的分布流速，保证泵的长期稳定运行。




RKS水泵吸入口扩散器操作应用案例阀门试验压力：

公称压力	强度试验压力	大入口压力
1.0	1.5	1.0
1.6	2.4	1.6
2.5	3.75	2.5


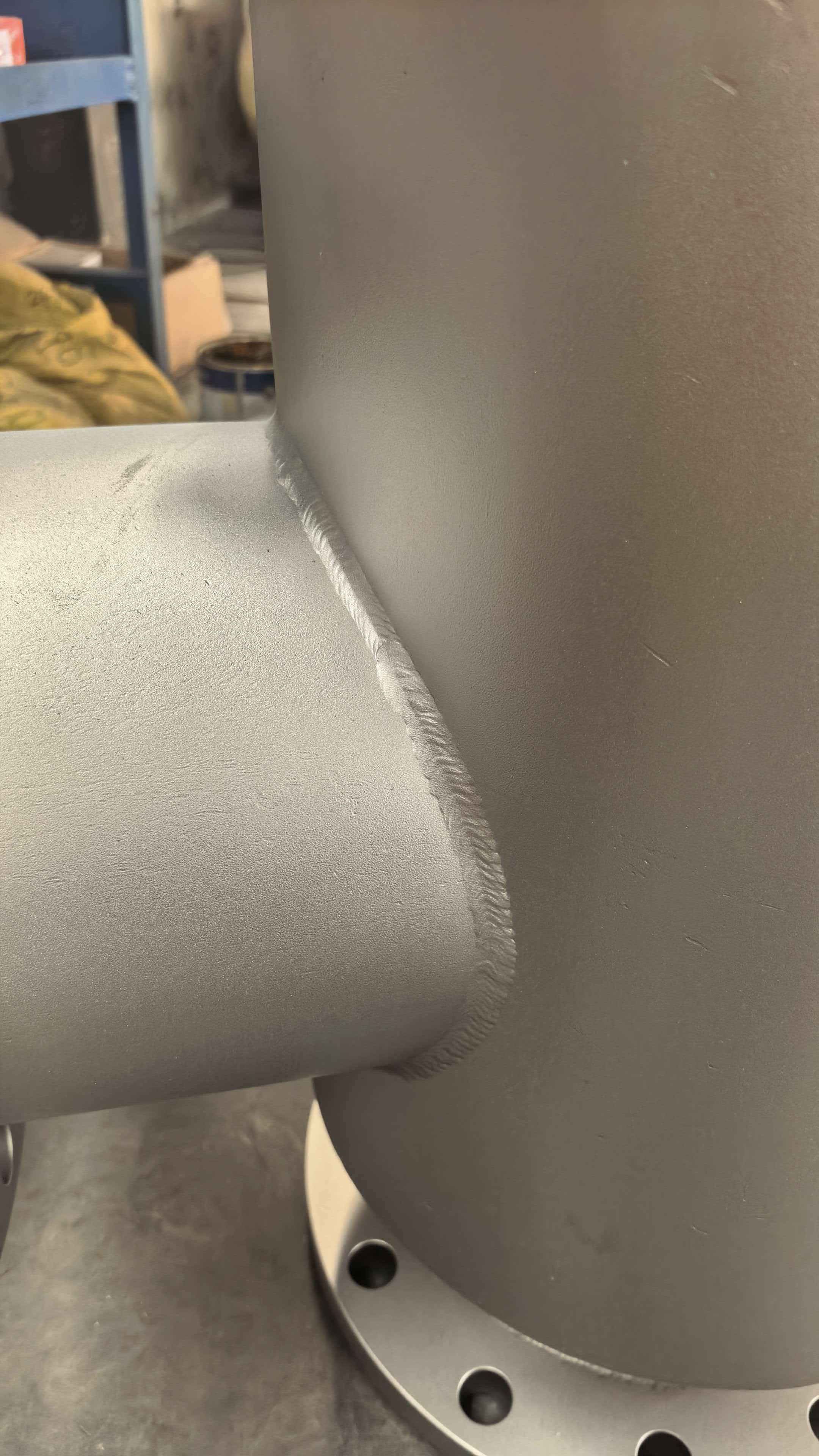

主要零件材料：


序号	零件名称	材 料	序号	零件名称	材 料
1	阀 体	球铁或焊接不锈钢	5	滤 扎 罩	不锈钢
2	阀 盖	球铁或焊接不锈钢	6	螺 栓	镀锌板或不锈钢
3	整 流 板	球铁或焊接不锈钢	7	密 封 劵	丁橡胶
4	滤 网	不锈钢	8	螺 塞	镀锌板或不锈钢





















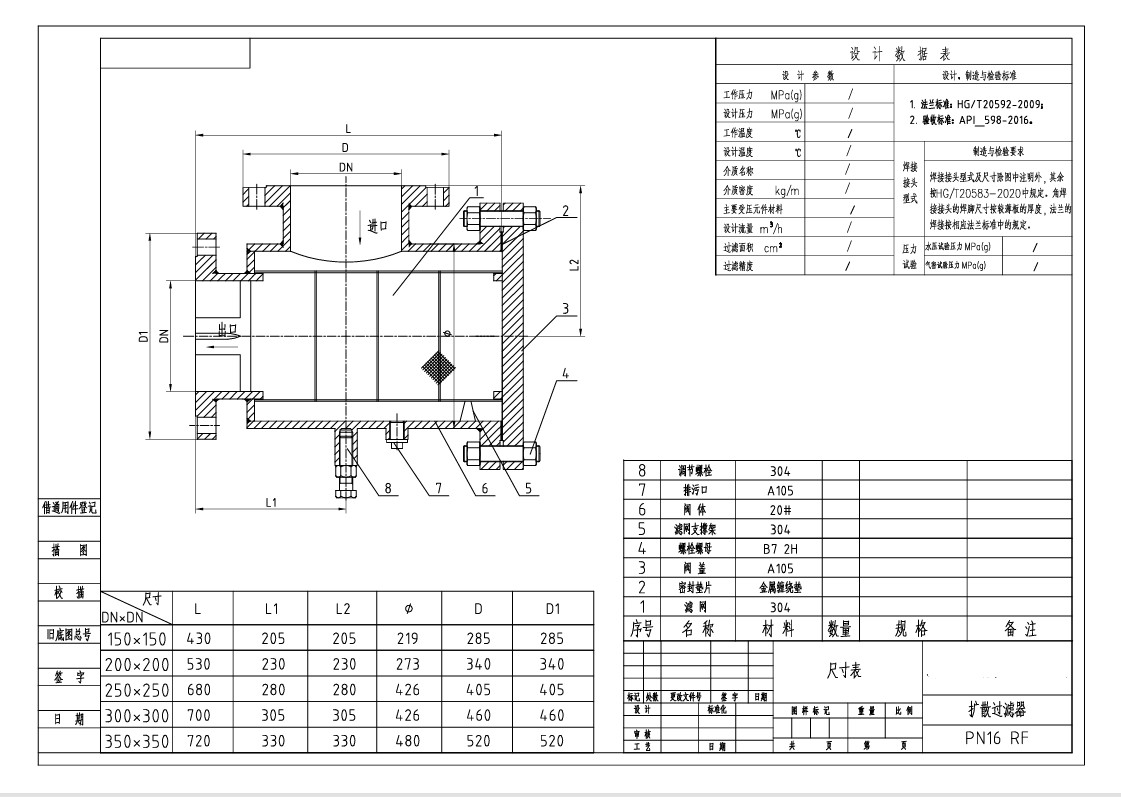

RKS水泵吸入口扩散器操作应用案例主要外形尺寸：



规格		L1	L2	L3	L4	L5	重量（Kg）
NPS	DN
2 X 1 1/4	50 X 32	114	114	178	151	253	8.1
2 X 11/2	50 X 40	114	114	178	151	253	8.5
2 X 2	50 X 50	114	114	178	151	253	10.9
21/2 X 2	65 X 50	127	127	199	167	270	12.3
21/2 X 21/2	65 X 65	127	127	199	167	270	16.9
3 X 2	80 X 50	140	114	207	154	252	19
3 X 21/2	80 X 65	140	140	226	179	284	21
3 X 3	80 X 80	140	140	226	179	284	23
4 X 3	100 X 80	165	165	280	223	334	33.4
4 X 4	100 X 100	165	165	280	210	328	34.5
5 X 4	125 X 100	191	191	332	254	394	48
5 X 5	125 X 125	191	191	349	254	394	50.5
6 X 4	150 X 100	203	165	310	223	334	42
6 X 5	150 X 125	203	203	367	272	423	58
6 X 6	150 X 150	203	203	367	272	423	67.5
8 X 5	200 X 125	192	229	333	329	487	72
8 X 6	200 X 150	229	203	392	272	429	80.6
8 X 8	200 X 200	229	229	438	295	543	121
10 X 8	250 X 200	270	229	488	295	539	160
10 X 10	250 X 250	279	279	527	360	678	176
12 X 8	300 X 200	280	280	488	346	551	132
12 X 10	300 X 250	305	279	553	360	678	223
12 X 12	300 X 300	305	305	553	390	678	240
14 X 10	350 X 250	318	328	566	440	678	270
14 X 12	350 X 300	318	328	566	440	678	292
14 X 14	350 X 350	318	328	566	440	678	290
16 X 12	400 X 300	334	364	603	474	745	310
16 X 14	400 X 350	334	364	603	474	745	325
16 X 16	400 X 400	334	364	603	474	745	.
18 X 14	450 X 350	360	360	659	445	767	.
18 X 16	450 X 400	360	360	659	445	767	.
18 X 18	450 X 450	360	360	659	445	767	.
20 X 20	500 X 500	470	460	.	.	850	.
24 X 24	600 X 600	580	560	.	.	940




在水泵系统中，我们常常关注泵本身的性能，却忽略了两个“不起眼"的部件——吸入口扩散器和多功能阀。
它们虽不显眼，却直接影响着泵的运行效率、使用寿命和维护成本。

更关键的是，现代系统正越来越多地采用一种集成化解决方案：
用一个吸入口扩散器，替代弯头、变径、过滤器和整流管；
用一个多功能阀，取代截止阀、止回阀、节流阀和弯头。

这不是“省事"，而是系统级的优化革命。



一、吸入口扩散器：不只是“过滤"，更是“流态优化"

传统泵组安装，通常需要：

一个90°长径弯头

一段直管整流

一个Y型过滤器

甚至一个变径接头

不仅占用空间大，安装复杂，还容易因流态紊乱导致气蚀、振动、效率下降。

而吸入口扩散器，将这四大功能集于一身，真正实现“一器多能"。

它的四大功能，缺一不可：

1. 90°弯头功能
直接替代传统弯头，实现管道方向转换。更关键的是，它可以自由旋转，适配从垂直到水平的各种泵入口方向，安装更灵活。

2. 管道过滤功能
内置不锈钢过滤网，有效截面积是管道面积的250%以上，阻力极小，不易堵塞。
还配备一次性细网过滤器，专用于系统启动阶段的清洁，防止残留焊渣、杂质进入泵体。

3. 变径弯头功能
不仅能连接同口径管道，还能直接连接比泵入口大一号的管道，省去额外变径接头，降低采购和安装成本。

4. 导向叶片整流功能
出口内置稳流叶片，能有效消除涡流，稳定水流方向。这意味着——无需再安装3~5倍管径的直管段，大幅节省泵房空间。

二、RKS水泵吸入口扩散器操作应用案例多功能阀：泵出口的“全能守护者"



如果说吸入口扩散器是“前端防护"，那么多功能阀就是泵出口的“后端控制中枢"。

传统泵出口通常需要安装：

截止阀（用于隔离）

止回阀（防倒流）

节流阀（调节流量）

90°弯头（改变方向）

不仅阀门多、泄漏点多、维护难，还容易因止回阀关闭过快引发水锤。

而多功能阀，将这四大功能融为一体，真正实现“一阀四用"。

它的四大核心优势：

1. 截止功能：滴水不漏的隔离
按150%最大工作压力设计和测试，确保在维修或停机时密封，杜绝泄漏。

2. 缓冲止回功能：防冲击，护泵体
采用弹簧控制关闭设计，避免传统止回阀因重力或并联泵倒流导致的“ slamming"（猛烈撞击），有效防止水锤和泵反转。

3. 节流功能：精准调节流量
采用旋塞-阀瓣一体化设计，既能关闭，又能无级调节开度，实现高效节流，避免额外安装调节阀。

4. 可变换式阀体：安装更灵活
最独特的是——它支持现场直型与角型互换！
无论是空间受限的泵房，还是需要改变流向的现场，都能灵活应对，无需更换阀门。



三、RKS水泵吸入口扩散器操作应用案例组合使用：1+1＞2的系统级优化

当吸入口扩散器与多功能阀组合使用时，带来的不仅是部件减少，更是系统性能的全面提升：

✅ 节省空间：减少多个阀门和管件，泵组布局更紧凑；

✅ 降低安装成本：减少采购、焊接、支架、人工成本；

✅ 提升运行效率：优化流态，减少压损，泵始终在高效区运行；

✅ 延长泵寿命：减少气蚀、振动、水锤，降低故障率；

✅ 便于维护：结构简化，故障点少，检修更方便。

结语：从“拼装"到“集成"，泵组系统的未来已来

吸入口扩散器和多功能阀，不是简单的“替代品"，而是现代泵组系统集成化、智能化、高效化的体现。

它们让复杂的管道系统变得更简洁、更可靠、更经济。
